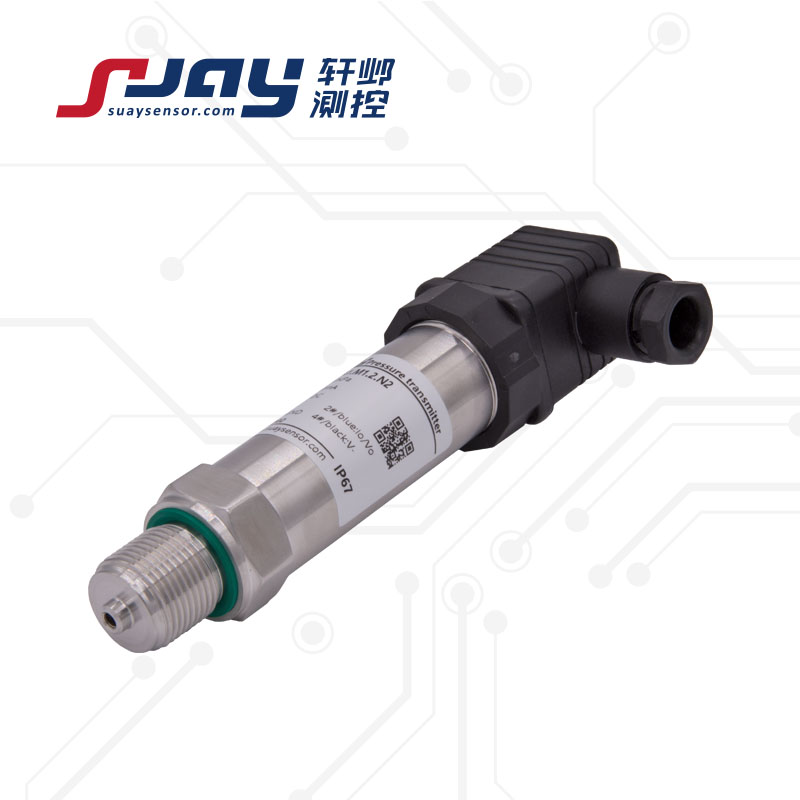

SUAY16智能壓力變送器采用德國進口高精密壓力感測核心，24bitΣ-Δ模擬前端，32bit精密低功耗處理器，出色的50 Hz/60 Hz同步噪聲抑制，輔以合理、優異的算法，外部一鍵式 ”線與”調整功能，過壓保護、EMI抗噪，寬廣的量程范圍，一體化不銹鋼結構，在保證高防護級別的前提下，使該系列產品具備優良的綜合精度與本質安全防爆性能?？蛇x電流、電壓、帶HART協議電流輸出。
高精度數字壓力校驗儀
水利水電行業
能源及水處理系統
電力化工
自動化設備配套
科研院校
生產領域的標準壓力檢測
SUAY16智能壓力變送器采用德國進口高精密壓力感測核心，24bitΣ-Δ模擬前端，32bit精密低功耗處理器，出色的50 Hz/60 Hz同步噪聲抑制，輔以合理、優異的算法，外部一鍵式 ”線與”調整功能，過壓保護、EMI抗噪，寬廣的量程范圍，一體化不銹鋼結構，在保證高防護級別的前提下，使該系列產品具備優良的綜合精度與本質安全防爆性能。可選電流、電壓、帶HART協議電流輸出。該系列產品廣泛應用于自動化設備配套、對測量精度要求較高的測壓工況、科研院校、航空航天、電力化工、水文地質、醫療環保等生產領域，實現對流體壓力和液位的高精度測量。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
l 50 Hz/60 Hz同步噪聲抑制
l 智能補償，精度高、體積小、測量范圍寬；
l 產品結構小巧，加裝瞬間過壓保護裝置、EMC模塊，
l 可外部一鍵式調整零位和滿量程（斜率），且防護等級可達到IP67，滿足復雜工況的壓力測量
產品性能指標
| 測量范圍 | -100KPa-0-10KPa...1MPa...100MPa（表壓、負壓、復合壓） |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 |
| 靜態精度① | ±0.05%FS ±0.075%FS ±0.1%FS ±0.25%FS ±0.5%FS |
| 信號輸出 | 4-20mA 4-20mA /HART 0-5V 0-10V 1-5V |
| 供電電源 | 12-30VDC（典型24VDC） |
| 工作溫度 | -40～85℃ |
| 補償溫度 | -20～70℃ |
| 貯存溫度 | -40～100℃ |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 |
| 零點溫度漂移 | 典型：±0.01%FS/℃ 不超過：±0.015%FS/℃ |
| 靈敏度溫度漂移 | 典型：±0.01%FS/℃ 不超過：±0.015%FS/℃ |
| 過載能力 | 1.5-2倍滿量程壓力 |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） |
| 抗振動性 | 20g （IEC 60068-2-6） |
| 抗沖擊性 | 20g ， 11mS |
| 分辨率 | 1/60000 |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） |
| 絕緣電阻 | 100M?，100VDC |
| 壓力接口 | M20*1.5， G1/4 （典型） G1/2，NPT1/4（可選） |
| 電氣連接 | 接插件或直出電纜2m |
| 接口及殼體材料 | 304/316L不銹鋼 |
| 外殼防護 | IP65（插頭型） IP67（電纜型） |
| 安全防爆 | Ex iaⅡ CT6（本安） |
| 密封圈 | 氟橡膠 |
| 傳感器膜片 | 不銹鋼316L |
| 產品重量 | 約200克 |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY16 | -100KPa~0 ...10KPa ...100MPa 量程可選 | 6:±0.05%FS 5:±0.075%FS 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA A2:4-20mA/HART V1:0-5V V2:1-5V V3:0-10V V0:定制 | M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M4:NPT1/4 M0:定制 | N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 | E:本案防爆 |
| SUAY16.2.A1.M1.N1（0-1MPa） | ||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
